Stangen-Vorziehwerkzeuge mit VDI Schäften D=20 mm L=40 mm DIN 69 880
Auf dem Grundkörper sind zwei verstellbare, gegeneinander gefederte, auswechselbare Elemente montiert, welche mit zwei Hartmetall-Schneidplatten versehen sind. Die beiden in einer Nute laufenden Elemente werden geringfügig unter dem Stangendurchmesser eingestellt. Der Revolver wird mit der Z Achse – neben der Stange – in Position gefahren. Danach wird das Stangen- Vorziehwerkzeug mit der X -Achse in Eingriffsstellung gebracht.
- Eine einfach einzustellende, kostengünstige Alternative zu teuren Stangenfuttermitteln
- Versetztes Greifen, um nah an das Werkstück heranzukommen, ohne dass es zu Abstandsproblemen mit anderen Werkzeugen kommt
- Es werden Wendeschneidplatten verwendet, um das Werkstück zu greifen und den regelmäßigen Austausch abgenutzter Backen zu vermeiden
- Es stehen verschiedene Größen mit Zugkapazitäten von 2-85 mm zur Verfügung
- Robuste und langlebige Schweizer Qualitätsprodukte

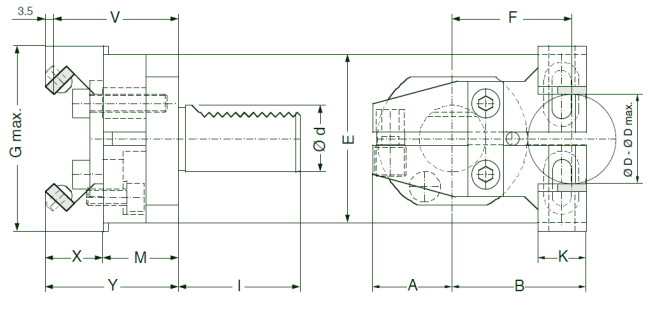

| Schaft | d x l | No. | A | B | E | F | K | M | Brand |
| VDI | 20 x 40 | 41-1014 | 36 | 60.5 | 76 | 54 | 22 | 34 | Angst Tools |
| Backensatztyp | No. | Ø D – Ø D max. | G max. | V | X | Y |
| Grundausführung Backen-Satz | 40-2250 | 2-42 | 86 | 56.5 | 26 | 60 |
